FScure CI 6930为潜伏性改性咪唑固化剂，可单独使用，也可作为双氰胺和硫醇的催化剂使用，长时间存储不易结团，易于分散在环氧树脂中，混合后有良好的储存稳定性。
FScure CI 6930在100度以上可快速固化，固化后对多种基材粘接强度高，韧性好，对环氧玻纤板、PET玻纤板、PBT玻纤板等基材有良好的粘接，一定程度上克服了其他改性咪唑固化物的脆性，特别推荐用于低温固化红胶的配方体系，以及双氰胺电子灌封胶体系的应用。
1. 规格

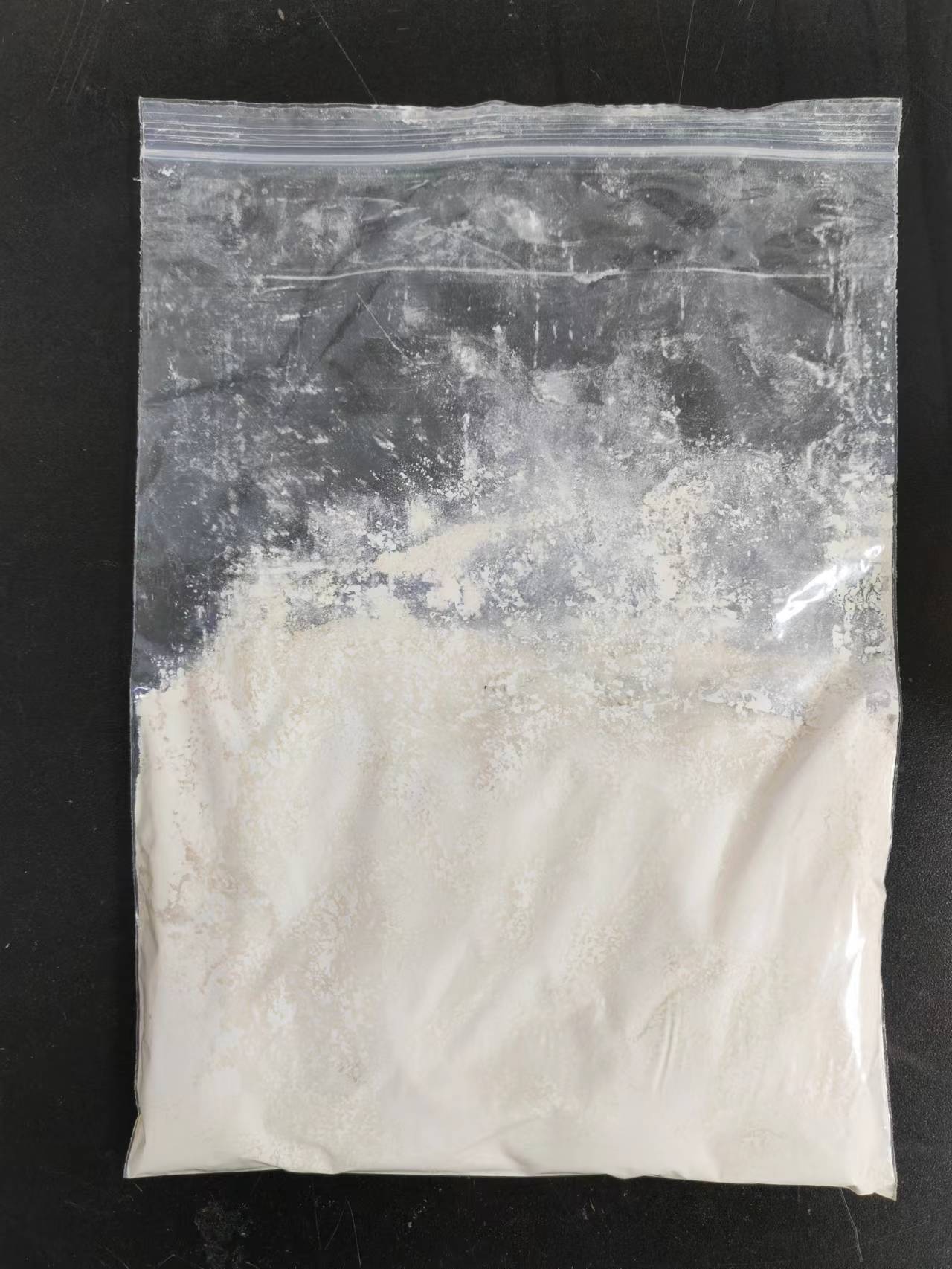

外观: 浅黄色粉末
粒径/µm (D90): 14
软化点/°C: 110-130
2. 储存稳定性（单独使用，25℃）
|
名称 |
配方1 |
配方2 |
配方3 |
|
双酚A环氧树脂 |
100 |
100 |
100 |
|
FScure CI 6930 |
20 |
25 |
30 |
|
合计 |
120 |
125 |
130 |
|
初始粘度之倍数25℃ 1周 |
1.00 |
1.16 |
1.26 |
|
初始粘度之倍数25℃ 2周 |
1.11 |
1.27 |
1.47 |
|
初始粘度之倍数25℃ 3周 |
1.12 |
1.33 |
1.92 |
|
初始粘度之倍数25℃ 4周 |
1.20 |
1.43 |
2.00 |
3. 反应性能
|
名称 |
20PHR |
25PHR |
30PHR |
|
双酚A环氧树脂 |
100 |
100 |
100 |
|
FScure CI 6930 |
20 |
25 |
30 |
|
合计 |
120 |
125 |
130 |
|
DSC反应起始温度/℃ |
106.57 |
106.01 |
104.48 |
|
DSC反应峰值温度/℃ |
119.58 |
119.12 |
117.79 |
|
100度凝胶时间/秒 |
120 |
90 |
60 |
|
120度凝胶时间/秒 |
80 |
60 |
35 |
|
150度凝胶时间/秒 |
60 |
45 |
25 |
1) DSC升温速度：10℃/分钟
4. 强度对比1（双氰胺催化剂）
|
名称 |
配方1(竞品) |
配方2(6930) |
|
双酚A环氧树脂 |
50.00 |
50.00 |
|
橡胶增韧环氧树脂 |
10.00 |
10.00 |
|
碳酸钙 |
2.00 |
2.00 |
|
硫酸钡 |
28.00 |
28.00 |
|
双氰胺 |
6.00 |
6.00 |
|
竞品咪唑 |
4.00 |
|
|
FScure CI 6930 |
|
4.00 |
|
合计 |
100.00 |
100.00 |
|
剪切强度/Mpa, 120度30分钟 |
3.11 |
3.74 |
|
摆锤冲击强度/J，120度30分钟 |
5.53 |
7.10 |
5. 强度对比2（单独用）
|
名称 |
配方1（竞品） |
配方2（6930） |
配方3（6930） |
|
双酚A环氧树脂 |
50.00 |
50.00 |
60.00 |
|
FSepoxy 6153 |
10.00 |
10.00 |
|
|
碳酸钙 |
20.00 |
20.00 |
20.00 |
|
竞品咪唑 |
20.00 |
|
|
|
FScure CI 6930 |
|
20.00 |
20.00 |
|
合计 |
100.00 |
100.00 |
100.00 |
|
剪切强度/Mpa, 120度30分钟 环氧玻纤 |
16.38 |
16.27 |
13.42 |
1) FSepoxy 6153为釜顺改性环氧树脂
6. 包装和保质期
包装：10公斤/箱
保质期：1年
